调试猫1.0.4 安卓版

调试猫

大小：19.3M 语言：中文

类型：系统工具 系统：Android

简介 相关 评论(0)

调试猫是一款专为工业调试与嵌入式开发打造的便携式串口调试工具，集Modbus调试、串口调试、模板库与实用工具箱于一体，支持USB转RS485/RS232及ModbusTCP，帮助电气工程师、PLC调试人员、变频器维修人员等快速完成设备调试。软件内置丰富的设备模板，支持自动扫描从站、批量配置功能码、寄存器数据解析与转换，让手机成为真正的随身调试助手。调试猫界面简洁，支持深色模式，数据本地存储安全无忧，是工控领域高效调试的得力工具。

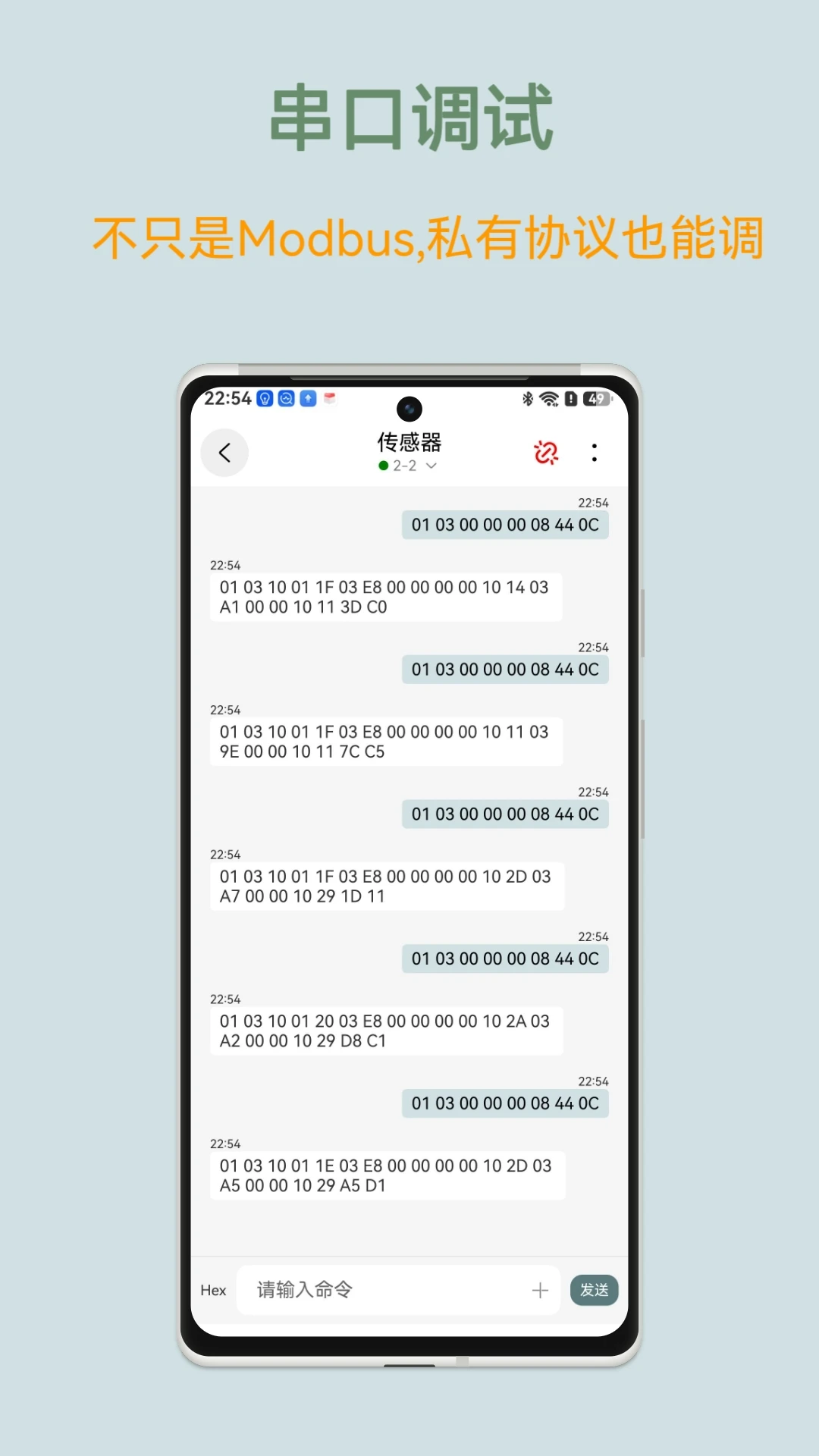

调试猫界面预览

调试猫怎么用？

1. 打开调试猫APP，首次使用建议先查看“帮助”或“模板库”，了解基本操作流程。

2. 通过OTG线连接USB转串口模块（如CH340、CP2102等），并确保硬件驱动已正确安装。

3. 在“串口调试”界面，选择对应的串口设备，设置波特率、数据位、停止位和校验位，点击“打开串口”。

4. 若需进行Modbus调试，切换至“Modbus调试”模式，选择协议类型（RTU/TCP/ASCII），配置从站地址和功能码。

5. 可使用自动扫描功能，快速识别总线上挂载的从站ID，并批量添加功能码，减少手动配置。

6. 配置完成后，可发送读取指令，查看寄存器数据，并通过内置转换器将原始数据转换为可读的十进制、浮点型等格式。

7. 调试过程中，所有通讯日志自动记录，支持复制和解析，方便问题定位。

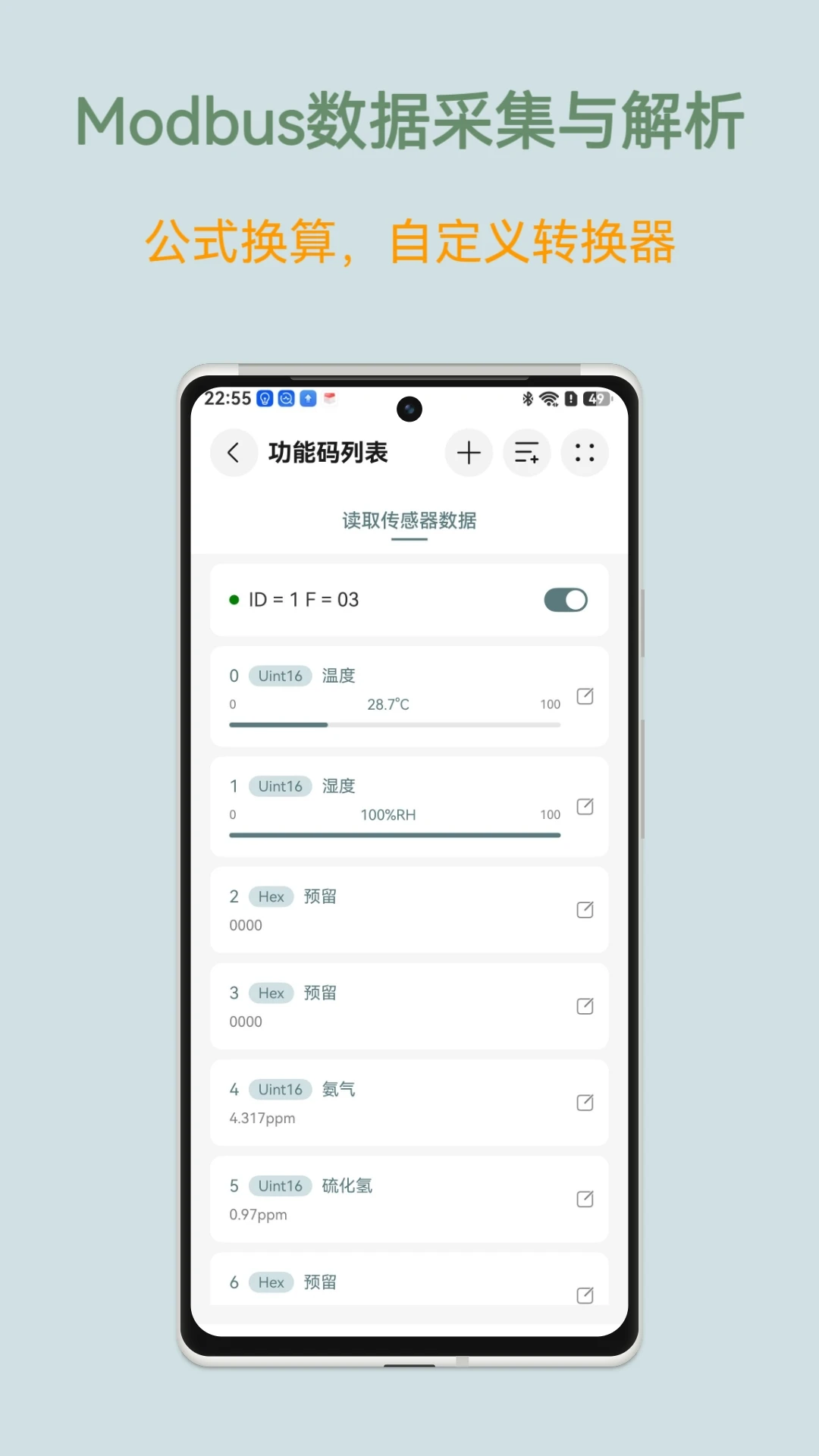

调试猫Modbus调试界面

调试猫支持哪些功能码？

1. 调试猫支持Modbus标准功能码，包括读取线圈（0x01）、读取离散输入（0x02）、读取保持寄存器（0x03）、读取输入寄存器（0x04）等。

2. 支持写入单个线圈（0x05）、写入单个寄存器（0x06）、写入多个线圈（0x0F）、写入多个寄存器（0x10）。

3. 软件自动读取功能码数据，无需手动输入，简化操作。

4. 对于复杂数据类型，支持自定义解析器，将寄存器数据转换为浮点数、枚举等。

5. 批量添加功能码功能，可将一个从站的配置快速复制到其他从站，大幅提升配置效率。

6. 支持PLC地址与Modbus地址自动转换，避免人工计算错误。

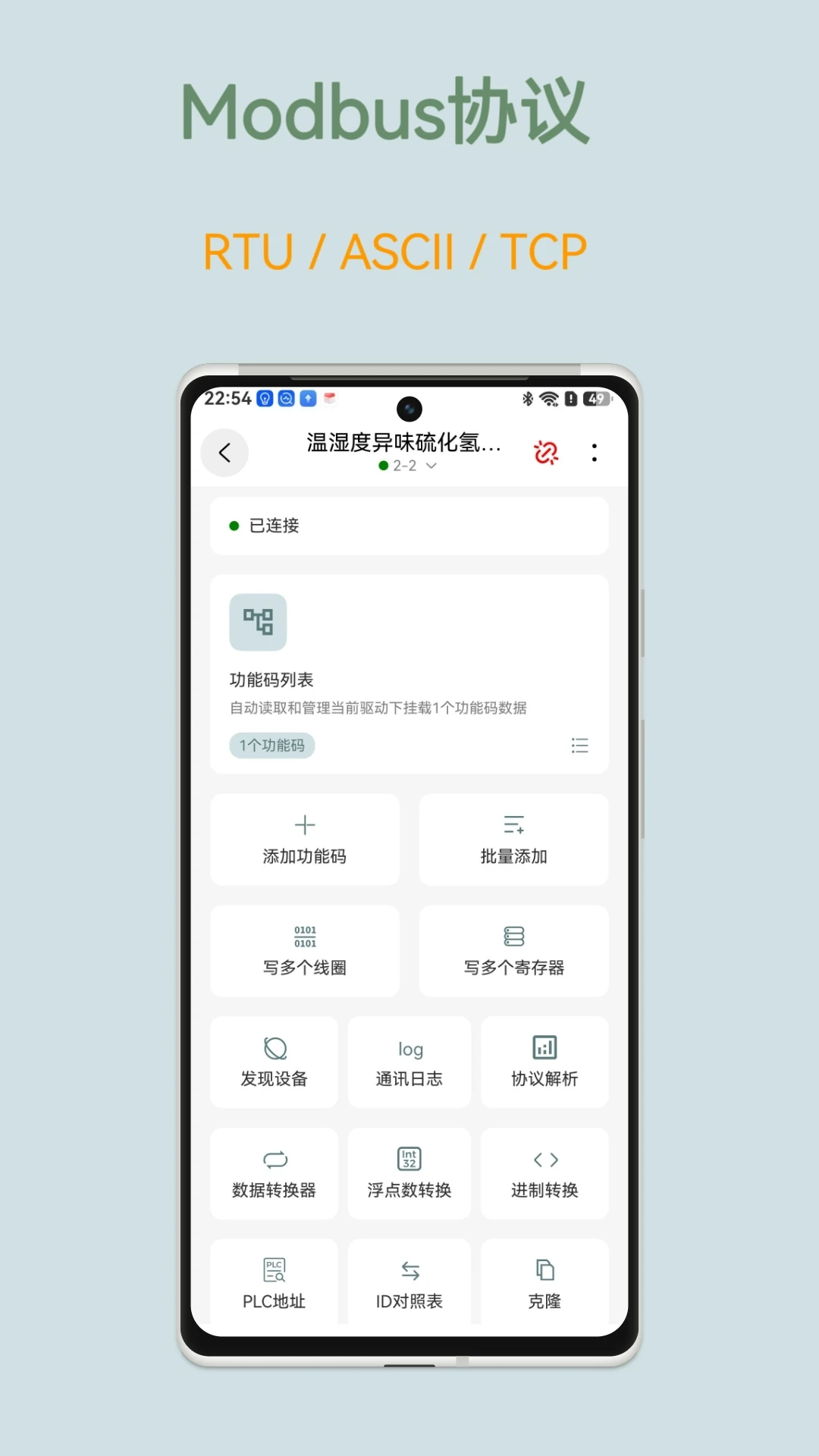

调试猫功能码配置

调试猫怎么连接PLC？

1. 确认PLC支持的通信协议，通常为Modbus RTU或Modbus TCP。

2. 使用USB转RS485模块连接PLC的通信端口，注意接线正确（A/B线）。

3. 在调试猫中新建连接，选择Modbus RTU协议，设置波特率、校验位等参数，与PLC设置保持一致。

4. 输入PLC的从站地址（通常为1），点击“读取”按钮，尝试读取保持寄存器数据。

5. 若读取失败，检查接线、串口参数以及PLC的通信配置。

6. 成功连接后，可监控寄存器数据变化，并可写入测试数据以验证PLC逻辑。

7. 调试猫支持PLC地址转换，可直接输入PLC地址（如40001）自动映射到Modbus地址。

调试猫怎么用USB转RS485？

1. 准备一个支持OTG的安卓手机或平板，以及USB转RS485模块（如CH340、CP2102等）。

2. 将USB转RS485模块插入手机OTG口，模块上的指示灯会亮起。

3. 打开调试猫APP，在串口调试界面点击“刷新”按钮，选择识别到的串口设备。

4. 设置正确的波特率（如9600、19200等），数据位8，停止位1，无校验（常用配置）。

5. 连接RS485的A/B线到目标设备，注意共地。

6. 在调试猫中发送HEX或ASCII数据，观察设备响应，验证通信是否正常。

7. 若通信失败，可尝试交换A/B线或调整波特率。

调试猫怎么读取寄存器数据？

1. 在Modbus调试界面，选择从站地址和功能码（如03读保持寄存器）。

2. 设置起始地址和寄存器数量，点击“读取”按钮。

3. 调试猫会发送请求并解析响应，将原始数据显示在列表中。

4. 可对寄存器数据设置转换方式，如无符号十进制、浮点型（Float32）等。

5. 对于浮点数，可配置字节序（ABCD、CDAB等）以正确解析。

6. 数据支持加、减、乘、除计算，满足现场调试需求。

7. 读取结果可导出或复制，方便记录和分析。

调试猫寄存器数据解析

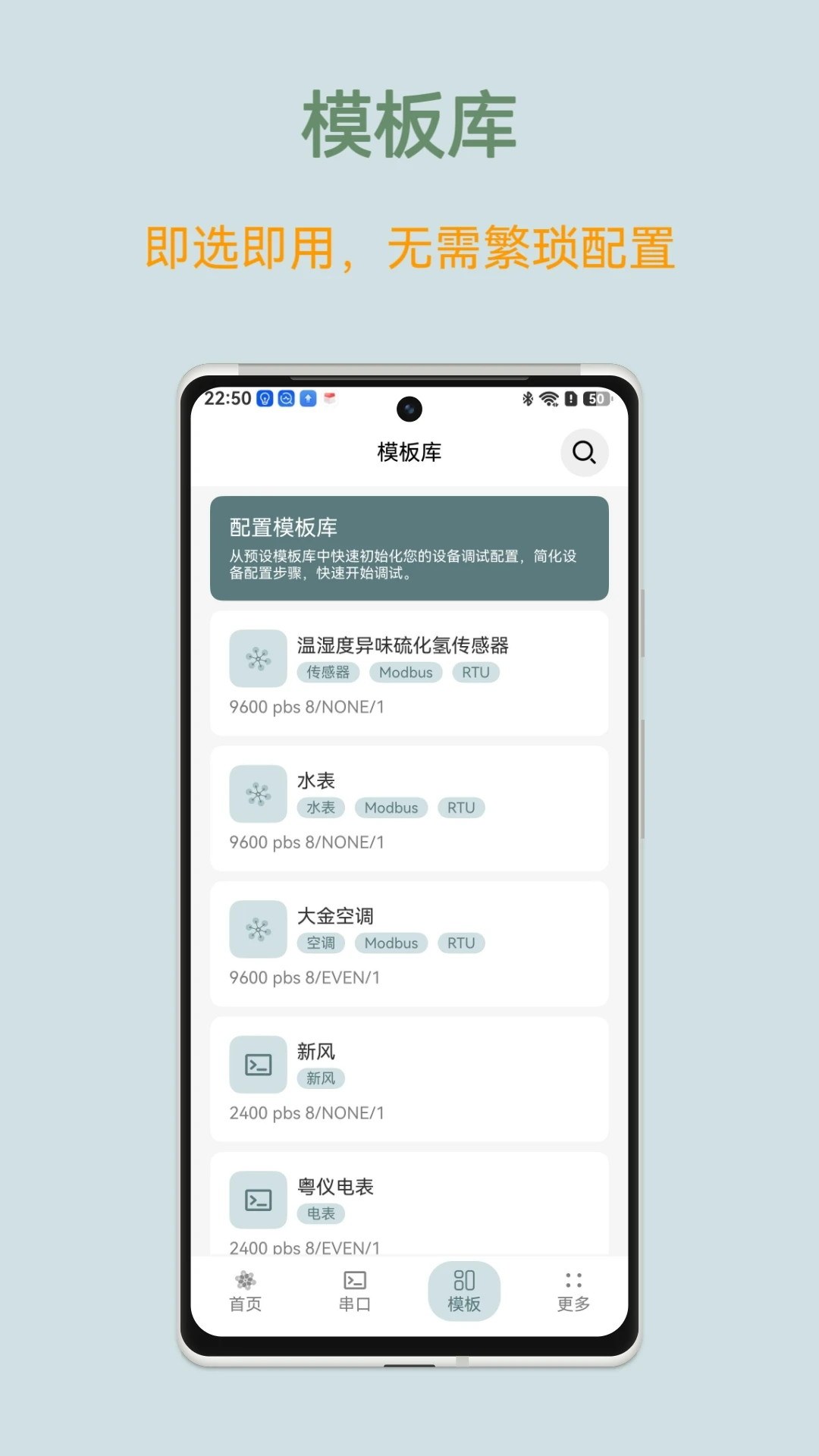

调试猫的模板库有什么用？

1. 模板库内置了各行业常用设备的调试模板，如变频器、温控器、电表等。

2. 选择对应模板后，自动配置好Modbus参数、功能码和寄存器地址，无需手动设置。

3. 模板支持Modbus协议设备和私有协议串口设备，覆盖广泛。

4. 用户可自定义模板，保存自己的调试配置，方便复用。

5. 模板库持续更新，新增杜亚窗帘电机、海林温控器等常用设备模板。

6. 使用模板可大幅缩短调试准备时间，提高工作效率。

调试猫的通讯日志怎么用？

1. 通讯日志自动记录所有发送和接收的数据包。

2. 日志以聊天记录形式展示，一目了然。

3. 支持复制日志内容，方便粘贴到电脑端分析。

4. 内置解析功能，可自动解析Modbus协议帧，显示功能码和数据。

5. 日志数据可手动清除，保护隐私。

6. 通过日志可排查通信故障，确认数据交互是否符合预期。

7. 日志存储于本地数据库，不占用网络资源，响应迅速。

调试猫通讯日志界面

调试猫支持哪些USB转串口芯片？

1. 兼容CH340和CH341系列USB转串口芯片。

2. 兼容CP2102、CP2105、CP2108系列芯片。

3. 兼容FT232R、FT2232H、FT4232H和FT231X系列芯片。

4. 兼容PL2303、PL2303GC、PL2303GB、PL2303GT、PL2303GL、PL2303GE和PL2303GS系列芯片。

5. 几乎覆盖市面上所有主流USB转串口方案，即插即用。

6. 通过OTG连接，无需额外驱动，安卓系统自动识别。
