CAD蓝图专业看图技巧全解析2026新版

干工程这行，不会看CAD蓝图基本等于睁眼瞎。我刚开始接触那会儿，打开图纸满屏线条，连哪是墙哪是窗都分不清，更别提测量和标注了。后来踩了不少坑，慢慢摸索出一套自己的看图方法。今天这篇CAD蓝图专业看图技巧全解析2026新版，就把我这些年攒下来的实战经验全倒出来。不管你是刚入行的施工员，还是做设计的助理，或者纯粹想学门手艺，看完都能少走弯路。下面从最基础的看图逻辑到各种工具操作，挨个聊透。

CAD蓝图到底怎么看？先搞懂这几个核心逻辑

很多人一上来就死盯线条，其实方向就错了。看蓝图第一步是搞清楚图纸的比例和坐标，一般图纸右下角都有标注，1:100、1:50这些数字别忽略。第二步按专业顺序来，先看总平面图，再看立面图，最后啃剖面和大样图，跟剥洋葱一样一层层往里走。第三步把图例认全，不同线型、填充图案代表什么材料，这个偷懒不得。我见过有人把虚线当成实墙的，结果放线放错了，返工损失好几万，这种坑千万别踩。

CAD蓝图怎么打印？打印设置一步到位

打印蓝图跟打印普通文档完全是两码事。首先在打印设置里选对打印机型号，工程图纸一般用大幅面绘图仪。然后纸张尺寸选A1或A0，别选A4闹笑话。打印样式表选monochrome.ctb，这样所有颜色都会变成黑白，符合蓝图标准。打印范围选“窗口”，框选你要出图的区域。最后勾选“居中打印”和“布满图纸”，预览没问题再点确定。记住，打印线宽要提前在图层里设好，不然打出来线条糊成一团。

CAD看图怎么测量？精准量取尺寸的方法

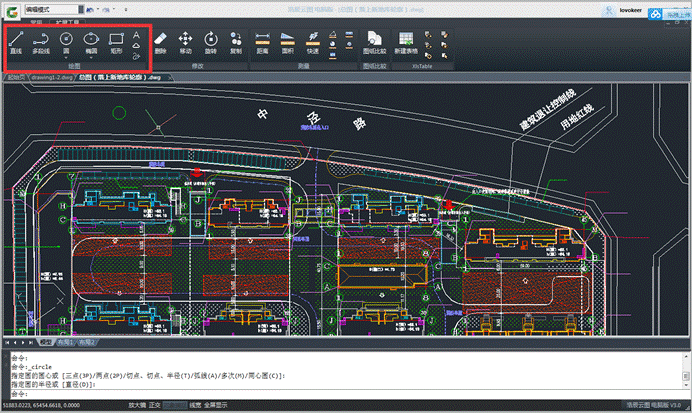

测量这功能用好了能省大把时间。在CAD看图软件里，快捷键DI是测距离的，点两个端点直接出数值。测面积用AA命令，沿着轮廓点一圈，面积和周长都有了。如果图纸比例不对，先用SCALE命令缩放一下参照物，比如标注一根已知长度的轴线。手机上用CAD专业看图App也能测，双指缩放定位，点选测量点就行，但精确度还是电脑端靠谱。测完记得核对标注尺寸和实际测量值是否一致，差太多说明图纸比例有问题。

CAD看图怎么调白底黑字？保护眼睛又清晰

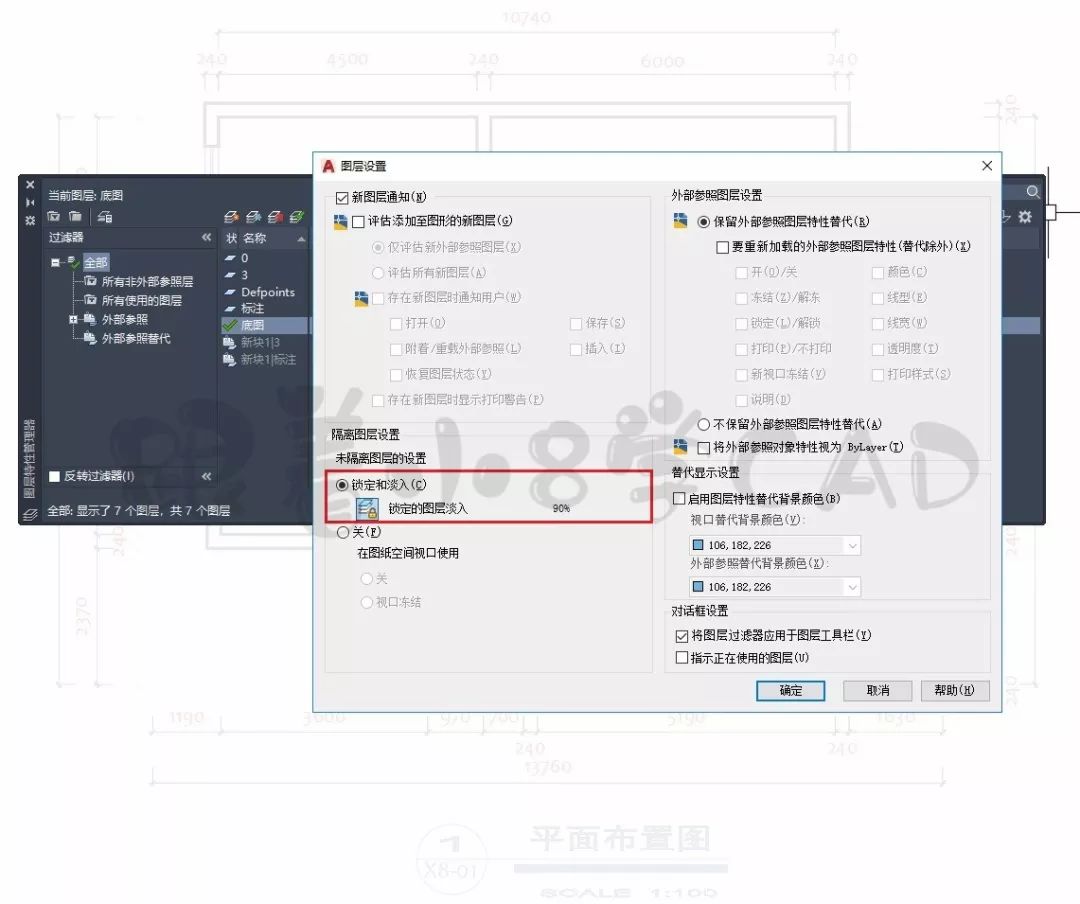

默认黑底白线看久了眼睛酸，调成白底黑字舒服多了。电脑端在选项-显示-颜色里，把二维模型空间的背景改成白色，然后把线条颜色统一改成黑色或深灰色。手机端在CAD专业看图App的设置里找“背景颜色”，切换成白色即可。注意调完之后图层颜色可能会变淡，建议把重要图层单独加粗显示。我一般白天用白底，晚上加班切回黑底，眼睛没那么累。

CAD看图怎么修改文字？快速编辑标注内容

图纸上文字写错了要改，直接双击文字就能进入编辑状态。如果双击没反应，可能是图层被锁定了，先解锁再操作。批量改文字用FIND命令查找替换，比如把“C30”全部换成“C35”，几秒钟搞定。手机端CAD专业看图工具里，长按文字弹出菜单选“编辑”，改完保存就行。但要注意，修改文字前最好确认图纸是否允许编辑，有些只读文件改了也存不了。

CAD看图怎么导出图片和PDF？格式转换不求人

导出图片用JPEGOUT或PNGOUT命令，选好分辨率和范围，点确定就生成图片了。导出PDF更简单，打印时打印机选DWG To PDF.pc3，设置好纸张和范围，打印出来就是PDF文件。手机端在CAD专业看图App里点分享，选“导出为图片”或“导出为PDF”即可。导出的PDF图纸方便发给甲方或打印店，不用担心字体丢失。我习惯导PDF时勾选“合并图层”，文件小还清晰。

CAD专业看图手机版能在笔记本电脑用吗？跨设备使用说明

这个问题问的人特别多。CAD专业看图手机版是安卓或iOS应用，不能直接装在Windows笔记本上。但可以用安卓模拟器在电脑上运行手机版，或者直接用电脑端的CAD看图软件，功能更全。如果你非要在笔记本上用手机版，装个模拟器比如雷电或蓝叠，再安装APK就行。不过说实话，电脑端看图体验好太多，屏幕大、操作精准，手机版更适合工地现场临时查看。

CAD蓝图出图有哪些注意事项？老手经验总结

出图前一定检查图层开关，别把辅助线也打出来。线宽设置要合理，粗线0.5mm，细线0.15mm，层次分明。打印样式表选对，别用彩色样式打蓝图。图纸边框和标题栏别忘了加，图号、日期、比例这些信息填完整。最后预览一遍再出图，省纸省墨省时间。我见过有人打了十几张A0才发现比例错了，那叫一个心疼。

CAD蓝图是什么意思？新手必知的基础概念

CAD蓝图就是用CAD软件绘制的工程图纸，因为早期工程图都是蓝底白线，所以叫蓝图。现在虽然白底黑字多了，但蓝图这个叫法一直沿用下来。它跟普通图片不一样，里面包含矢量线条和精确尺寸，可以测量、标注、修改。搞建筑、机械、电气的都离不开它。简单说，CAD蓝图就是工程界的通用语言，看不懂它就没法跟同行交流。

CAD看图王怎么使用教程？快速上手三步走

第一步，下载安装CAD看图王，打开后点“打开图纸”导入DWG文件。第二步，用双指缩放和拖动查看细节，点底部工具栏切换测量、标注、图层等功能。第三步，需要编辑就点“编辑”按钮，改完保存或导出。这软件上手快，但高级功能比如三维查看需要会员。日常看图测量免费版够用了，别花冤枉钱。

CAD看图怎么设置线宽？让图纸层次更分明

线宽设置直接影响图纸可读性。在图层管理器里，给不同图层指定线宽值，墙体用0.5mm，门窗用0.25mm，标注用0.15mm。然后在状态栏打开线宽显示按钮，就能看到粗细变化了。打印时记得勾选“打印对象线宽”，不然白设了。如果图纸线宽混乱，用LWEIGHT命令统一调整。设置好了，图纸一眼就能看出主次结构。

好了，以上这些就是CAD蓝图专业看图技巧全解析2026新版的全部内容。从看图逻辑到打印、测量、调色、改字、导出，再到手机版使用和出图注意事项，基本覆盖了日常会遇到的所有场景。技巧不在多，在于熟练运用。建议你先挑最常用的三四个功能练熟，比如测量和导出PDF，慢慢再拓展其他。看图这事儿急不来，多练多问，自然就成老手了。
